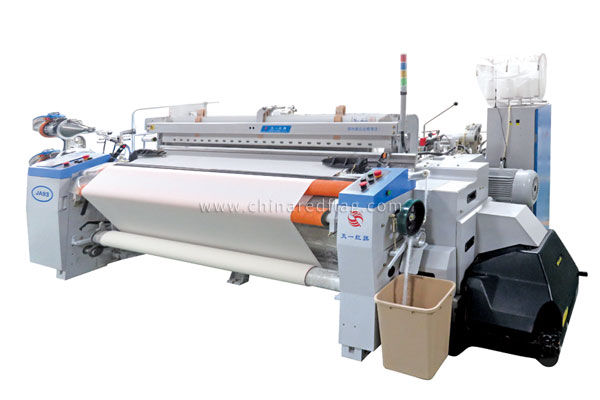

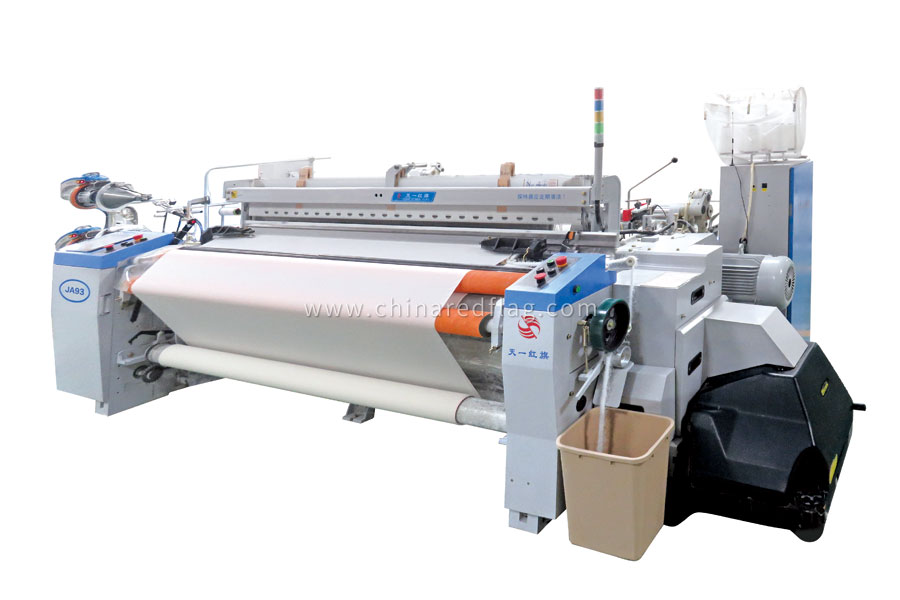

JA93系列噴氣織機是青島天一紅旗推出的新一代噴氣織機,是我公司經過多年努力精心研制開發而成,合理的機架和經紗張力控制系統使織造高速重磅織物更加穩定,引緯系統更加高效節能,為紡織行業帶來的織造設備。
1、高低壓輔氣包自由轉換,實現高差異化紗線獨立壓力,降低氣壓損耗。

2、一體式托布臺(探入鋼筘式)安裝方便,改筘幅方便,探入鋼筘,織口與托布臺距離近,織口穩定。

一體式拖布臺(探入鋼筘)
3、自動補緯裝置

4、電子獨立織邊裝置(曲柄開口綜框片數受限,可實現增加2片用于邊組織),(凸輪機減少成本)

5、多支撐平衡打緯機構

筘座支臂采用動力平衡結構,在增加打緯力的同時,減小了打緯機構產生的振動,是提高高速織造性能的重要環節。
6、新型后梁結構

實現外置式松經傳動,方便調整與維護,左右貫通的張力感應軸將經紗張力傳遞給張力控制系統,縮短張力后梁長度,防止織造厚重織物時彎曲造成的幅寬方向的經紗張力差異。
7、重疊式托布板結構

在織造品種變化需要改變幅寬時,該結構可以方便地調整右側邊撐,避免截?cái)嗷蚋鼡Q布撐桿。
8、分段式輔氣包
將緯紗在整個飛行區間的輔噴氣壓做前、中、后三段的分別設定,以對應緯紗的加速、正常飛行及減速階段的要求。
9、新型超穩定機架

新型機架提高了機架連接的剛性,減少了運轉過程中的機架變形,增強整機的運轉穩定性,更適合高速重磅。
項目  |
      規格  |
      選擇件  |
    |
  |
      公稱筘幅  |
      170.190.210.230.250.260.280.300.310.320.340.360.390cm  |
      |
有效穿筘幅  |
       公稱筘幅減0~60cm(190~250cm)  |
      ||
織造范圍  |
      短纖維:100S/1 ~5.8S/1  |
      ||
緯紗選擇  |
      2噴、4噴、6噴、8噴自由選擇  |
      ||
 動力  |
      超啟動馬達  |
      ||
按鈕式啟動、停車、正反轉緩慢運動  |
      |||
通過電磁制動器制動、定位停車  |
      直驅電機(直接驅動織機,減少皮帶傳動能量損耗,降低織造成本) |
    ||
 引緯  |
      主噴嘴、副噴嘴并用式  |
      拉伸噴嘴  |
    |
異形鋼筘  |
      |||
輔助主噴嘴  |
      雙擺動主噴 |
    ||
| 雙固定主噴 | |||
開口  |
      積極式凸輪開口:綜框最多10片  |
      ||
多臂開口:綜框最多16頁  |
      |||
送經  |
      邊盤直徑  |
      電控送經(EL –O)帶自動反轉裝置  |
      |
積極送經  |
      |||
800mm  |
      914 、1000mm  |
    ||

  |
      MTU:機械式卷曲  |
      ETU:電子卷取  |
    |
最大卷布直徑  |
      600cm  |
      ||
緯密范圍  |
      MTU:6.6 ~80.5根/cm  |
      ||
(16.7 ~204.4根英寸)  |
      |||
織布長度計數  |
      在觸摸屏上顯示布長、帶定尺停車功能  |
      ||
邊撐器  |
      下置式或上置式  |
      ||
 打緯  |
       曲柄式多筘座腳打緯機構   |
      ||
測長儲緯  |
      緯紗滾筒回轉式儲緯器  |
      ||
緯紗架  |
      落地式4支筒紗(2噴), 落地式8支筒紗(4噴), 落地式10支筒紗(6噴)  |
      ||
絞邊  |
      行星齒輪方式(中間紗羅絞邊)  |
      電子絞邊 | |
紗端處理  |
      采用捕紗方式握持單側紗端  |
      ||
剪緯  |
      機械式剪刀  |
      電子式剪刀  |
    |
加油  |
      主要傳動部分為油浴方式、集中加油(黃油手動)  |
      ||
 停車裝置  |
      斷緯  |
      光電反射式探緯器,帶緯紗到達角度顯示功能  |
      |
斷經  |
      電氣接觸式,六排停經片  |
      ||
其他  |
      絞邊紗、紗端處理紗斷頭停車  |
      ||
停車原因顯示  |
       觸摸屏上顯示信息   |
      ||
中間剪刀  |
      機械式(織造雙幅時用)  |
